Bản vẽ thi công smart home gồm những gì và đọc sao?

Nội dung: Đội ngũ nội dung 8Matter Smart Home · Duyệt: Bộ phận Kỹ thuật 8Matter · Cập nhật ngày 15/09/2026

Phần lớn chủ nhà nhận bản vẽ thi công rồi ký duyệt mà không thực sự đọc, vì nhìn qua thấy toàn ký hiệu lạ. Đó vừa là lúc rẻ nhất để phát hiện thiếu sót, vừa là lúc bị bỏ qua nhiều nhất.

Bài này không dạy bạn vẽ. Bài chỉ ra trong hồ sơ có những gì và mỗi loại bản vẽ trả lời câu hỏi nào. Kèm theo là sáu điểm bạn tự soát được mà không cần nền kỹ thuật.

Tóm tắt nhanh

• Một hồ sơ đầy đủ có bốn loại: mặt bằng bố trí thiết bị, sơ đồ nguyên lý điện, bảng kịch bản điều khiển và bản vẽ hoàn công.
• Bảng kịch bản điều khiển là phần hay thiếu nhất, đồng thời quyết định nhà bạn dùng có tiện hay không.
• Sáu điểm bạn tự soát được gồm đủ điểm theo phòng, vị trí công tắc theo hướng đi lại và dây trung tính. Ba điểm còn lại là độ sâu hộp âm, số nhánh trong tủ điện và vị trí thiết bị mạng.
• Bản vẽ hoàn công phải được bàn giao sau khi thi công xong, không phải bản vẽ thiết kế ban đầu.
• Con số 750 độ C hay gặp trên mô tả ổ cắm là mức nhiệt của một phép thử tiêu chuẩn. Đó không phải nhiệt độ vật liệu chịu được khi dùng thường ngày. Mục 8 giải thích rõ.

1. Vì sao chốt bản vẽ trước khi đi dây rẻ hơn sửa sau

Trên bản vẽ, việc dời một điểm công tắc từ bên trái sang bên phải cửa là thao tác vài giây. Sau khi tường đã trát và sơn, việc đó biến thành đục rãnh, kéo dây, trát lại rồi sơn lại cả mảng tường cho đều màu.

Chênh lệch chi phí giữa hai thời điểm không nằm ở vật tư mà nằm ở phần hoàn thiện. Đây là lý do các nhà thầu làm bài bản đều có một mốc gọi là chốt bản vẽ. Sau mốc đó, mọi thay đổi đều được tính là phát sinh.

Điều đáng nói là chủ nhà thường ký duyệt ở mốc này mà chưa hình dung được cuộc sống thực tế trong căn nhà đó. Cách khắc phục không phức tạp. Bạn cầm bản vẽ và đi qua từng phòng theo đúng thói quen sinh hoạt của gia đình. Ở mỗi vị trí, bạn tự hỏi sẽ bấm nút gì tại đó.

2. Bốn loại bản vẽ trong một hồ sơ smart home

Nhiều người nghĩ bản vẽ thi công là một tờ giấy duy nhất. Thực tế nó là một tập tài liệu, và mỗi phần trả lời một câu hỏi khác nhau.

Mặt bằng bố trí thiết bị là bản vẽ dễ đọc nhất với chủ nhà. Đó chính là mặt bằng căn nhà kèm ký hiệu vị trí công tắc, ổ cắm, đèn và cảm biến.

Sơ đồ nguyên lý điện thì kỹ thuật hơn. Nó mô tả tủ điện có bao nhiêu nhánh, mỗi nhánh cấp cho khu vực nào, dùng aptomat bao nhiêu ampe.

Bảng kịch bản điều khiển thường là bảng chữ chứ không phải hình vẽ, nên rất hay bị bỏ qua. Còn bản vẽ hoàn công khác bản vẽ thiết kế, vì trong quá trình làm luôn có điều chỉnh. Đây mới là tài liệu bạn cần giữ lại lâu dài.

3. Mặt bằng bố trí thiết bị: đọc gì trên đó

Bắt đầu từ đây vì đây là phần bạn đọc được ngay mà không cần nền kỹ thuật. Có ba việc cần làm.

3.1. Đối chiếu số lượng theo từng phòng

Đi từng phòng, đếm số điểm công tắc và ổ cắm trên bản vẽ, rồi so với nhu cầu thật của gia đình. Theo kinh nghiệm thi công, những chỗ hay thiếu gồm ổ cắm hai bên đầu giường và ổ cắm cho máy lọc nước dưới bồn rửa. Hay thiếu nữa là ổ cắm gần bàn ăn cho nồi lẩu và công tắc đèn hành lang ở cả hai đầu. Ban công cũng cần ổ cắm cho máy giặt hoặc máy hút bụi.

3.2. Kiểm tra vị trí theo hướng mở cửa

Một công tắc đặt đúng bên bản lề sẽ bị cánh cửa che khi mở. Bạn phải với tay vòng qua cánh mỗi lần vào phòng, và cảm giác khó chịu đó lặp lại hằng ngày suốt nhiều năm. Trên bản vẽ, hướng mở cửa được thể hiện bằng đường cong nhỏ ở mép cửa, hãy để ý chi tiết đó.

3.3. Kiểm tra cao độ lắp đặt

Bản vẽ mặt bằng thường ghi cao độ lắp đặt bằng số bên cạnh ký hiệu. Thói quen phổ biến là công tắc đặt cách sàn khoảng 1,2m, ổ cắm khoảng 0,3m tới 0,4m, riêng ổ cắm bếp trên mặt bàn thì cao hơn. Nhà có người dùng xe lăn hoặc có trẻ nhỏ nên nói rõ yêu cầu riêng ngay từ bước này, vì sửa sau rất tốn kém.

4. Sơ đồ nguyên lý điện: nơi bạn kiểm tra được tủ điện

Phần này trông khó nhưng bạn chỉ cần nhìn ba thứ.

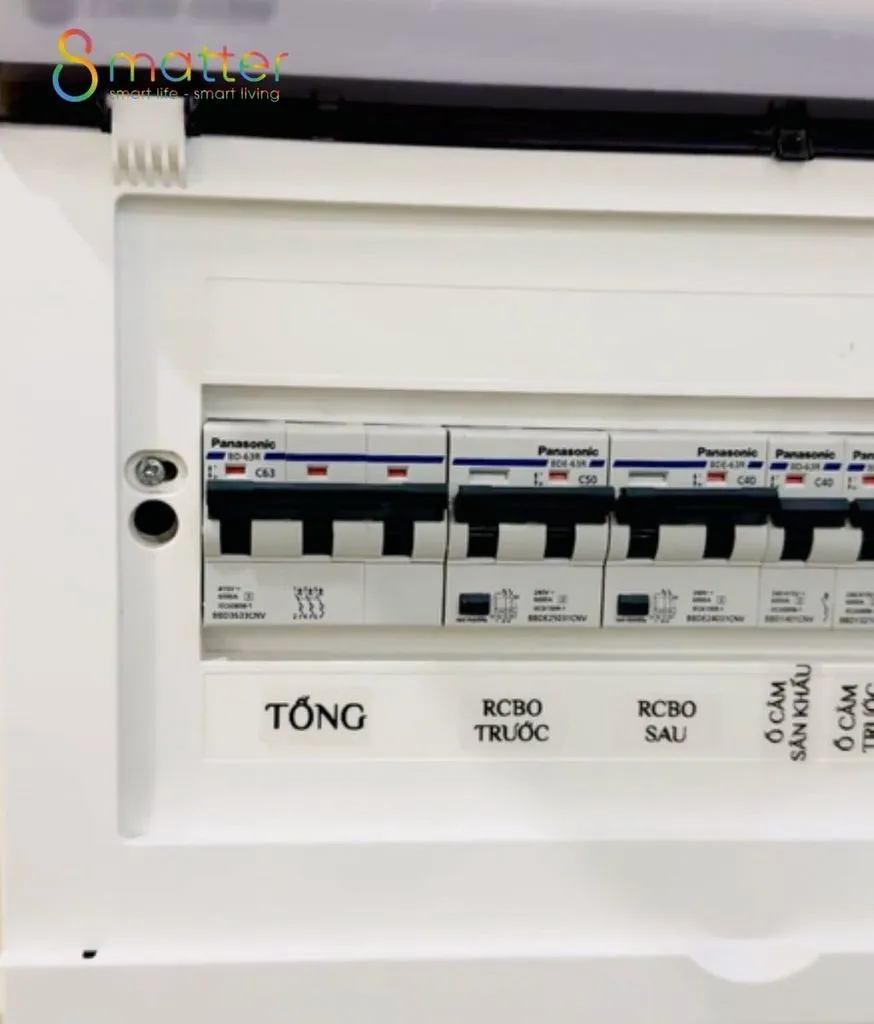

Thứ nhất là số nhánh. Một căn nhà không nên dồn tất cả vào một hai nhánh. Cách chia hợp lý là tách riêng nhóm chiếu sáng, nhóm ổ cắm thường, nhóm bếp cùng thiết bị công suất lớn, nhóm điều hòa và nhóm phòng tắm. Chia nhánh tốt nghĩa là khi một khu vực có sự cố, phần còn lại của nhà vẫn sáng.

Thứ hai là dòng định mức của từng aptomat, ghi bằng số kèm chữ A. Con số này phải phù hợp với khả năng tải của sợi dây trong nhánh đó, không chọn theo cảm tính. Cách tra cụ thể nằm trong bài bảng tra tiết diện dây dẫn theo công suất.

Thứ ba là thiết bị chống dòng rò. Trên sơ đồ, nó thường được ghi kèm thông số dòng rò tính bằng mA. Các khu vực ẩm ướt như phòng tắm và bếp nên có bảo vệ chống dòng rò riêng, thay vì cả nhà chỉ trông vào một thiết bị duy nhất.

5. Bảng kịch bản điều khiển: phần hay bị bỏ quên nhất

Đây là điểm khác biệt lớn nhất giữa hồ sơ điện thông thường và hồ sơ smart home. Nó cũng là phần nhiều nhà thầu để trống.

Bảng kịch bản mô tả bằng lời ba nhóm thông tin. Thứ nhất là nút nào trên công tắc nào điều khiển nhóm đèn nào. Thứ hai là kịch bản một chạm gồm những thiết bị nào. Thứ ba là cảm biến nào kích hoạt cái gì trong khoảng thời gian nào.

Ví dụ một dòng trong bảng này: nút thứ ba của công tắc cạnh cửa chính, khi nhấn giữ, tắt toàn bộ đèn tầng trệt và đóng rèm phòng khách. Một dòng khác: cảm biến hành lang tầng hai, trong khoảng từ 22 giờ tới 5 giờ, bật đèn ở mức sáng thấp trong khoảng một phút rồi tự tắt.

Vì sao phần này quan trọng ngay ở giai đoạn bản vẽ. Vì nó quyết định bạn cần công tắc mấy nút ở vị trí nào, và cần loại nào có khả năng gán kịch bản. Chốt kịch bản sau khi đã mua thiết bị thường dẫn tới việc phải đổi model, hoặc chấp nhận dùng thiếu chức năng.

Khi đối chiếu, bạn xem thông số từng model trong bộ sưu tập công tắc thông minh. Ở đó bạn biết loại nào gán được kịch bản, loại nào chỉ bật tắt thuần túy.

6. Bản vẽ hoàn công: hồ sơ phải giữ sau bàn giao

Trong quá trình thi công luôn có điều chỉnh so với thiết kế. Một điểm ổ cắm bị dời vì vướng dầm. Một tuyến dây đi vòng vì trần đã đóng. Nếu những thay đổi đó không được cập nhật vào bản vẽ, tập hồ sơ bạn giữ sẽ mô tả một căn nhà không tồn tại.

Hệ quả xuất hiện vài năm sau, khi bạn khoan tường treo tủ hoặc lắp thêm thiết bị. Không có bản vẽ hoàn công đúng, việc khoan trúng tuyến dây là rủi ro có thật.

Vì vậy hãy đưa bản vẽ hoàn công vào danh mục bàn giao ngay trong hợp đồng. Kèm theo đó là bảng kê thiết bị có số serial, và danh sách tài khoản ứng dụng do bạn nắm giữ chứ không phải nhà thầu.

Yêu cầu cả bản in lẫn bản mềm. Bản mềm nên cất ở nơi bạn tìm lại được sau nhiều năm, ví dụ một thư mục lưu trữ đám mây đặt tên rõ ràng theo địa chỉ nhà.

7. Sáu điểm nên soát trước khi ký duyệt

Đây là danh sách bạn có thể in ra, cầm theo khi ngồi với nhà thầu.

• Một, đủ điểm theo từng phòng. Đếm và đối chiếu với thói quen thật, đặc biệt các vị trí đã liệt kê ở mục 3.
• Hai, vị trí công tắc theo hướng đi lại. Mỗi lối vào phòng nên có công tắc trong tầm tay, không bị cánh cửa che.

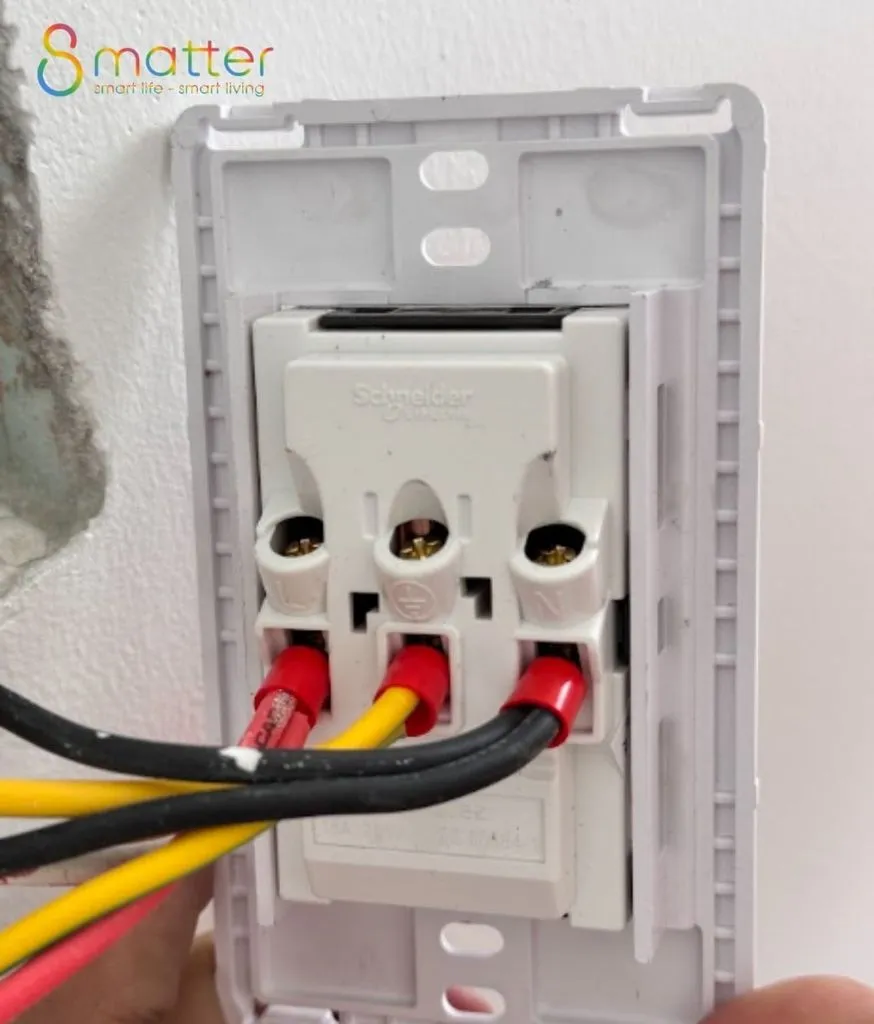

• Ba, dây trung tính tại các điểm công tắc. Phần lớn công tắc thông minh cần dây này. Hãy hỏi thẳng nhà thầu là bản vẽ có kéo dây trung tính về mọi hộp công tắc hay không.

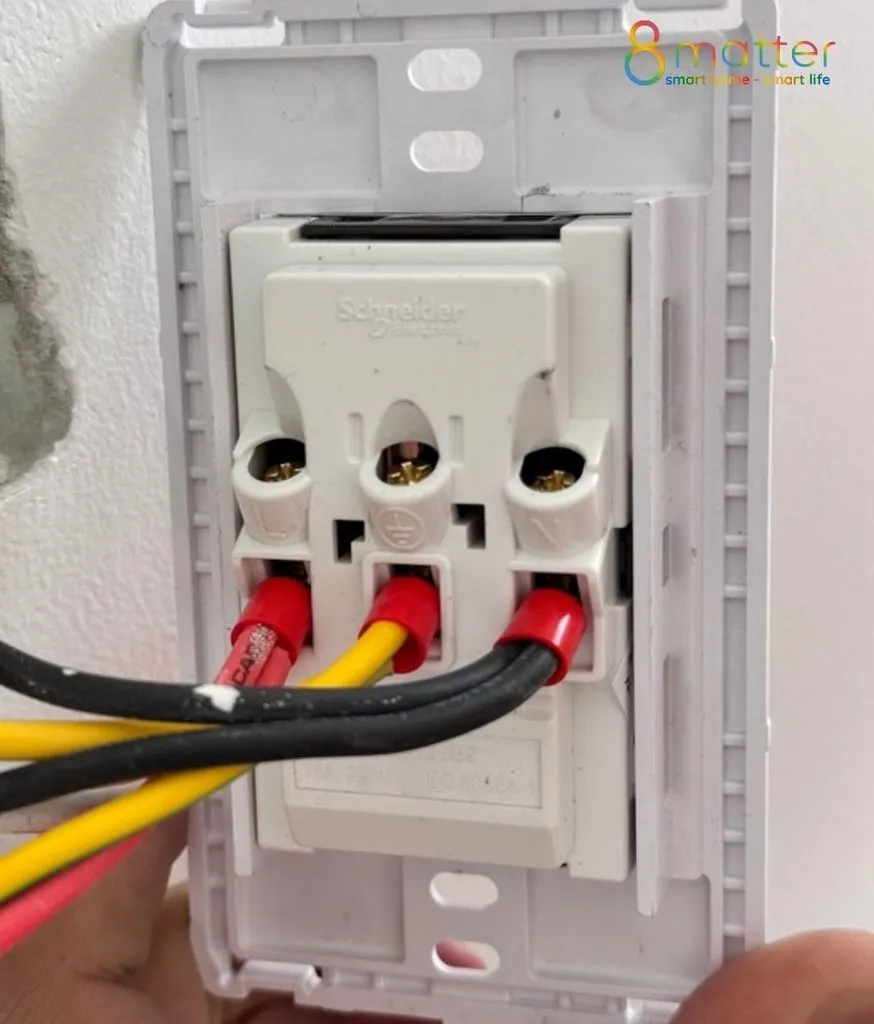

• Bốn, độ sâu hộp âm tường. Công tắc thông minh dày hơn công tắc cơ, nên hỏi rõ bản vẽ dùng hộp âm loại nào và sâu bao nhiêu.
• Năm, số nhánh trong tủ điện. Xem lại mục 4 và hỏi ngay nếu thấy cả nhà chỉ có một hai nhánh.
• Sáu, vị trí thiết bị mạng. Bản vẽ nên chỉ rõ vị trí modem, các bộ phát bổ sung nếu nhà nhiều tầng, và vị trí đặt hub nếu bạn dùng thiết bị cần hub.

Sáu câu hỏi này mất khoảng nửa buổi để soát. Đổi lại, chúng chặn được phần lớn các phát sinh mà chủ nhà hay gặp trong giai đoạn thi công. Phần chi phí của từng hạng mục thì bài báo giá thi công smart home bóc tách từng hạng mục đã bóc riêng.

8. Về con số "chịu nhiệt 750 độ C" trên mô tả ổ cắm

Khi đọc bản vẽ và bảng vật tư, bạn sẽ gặp con số này trong phần mô tả ổ cắm và công tắc, thường kèm chữ chịu nhiệt. Đây là kiểu thông tin dễ gây hiểu sai khi so sánh sản phẩm, nên cần nói rõ.

Con số 750 độ C là mức nhiệt của một phép thử tiêu chuẩn, gọi là thử sợi dây nung đỏ, thuộc bộ tiêu chuẩn IEC 60695-2-11. Trong phép thử, một sợi dây kim loại được nung tới nhiệt độ quy định rồi ép vào mẫu vật liệu trong một khoảng thời gian định sẵn. Người ta ghi nhận vật liệu có bắt lửa không, ngọn lửa có tự tắt không, và có nhỏ giọt gây cháy lan không.

Các mức nhiệt độ thử thường gặp là 550, 650, 750, 850 và 960 độ C. Vật liệu đạt ở mức 750 độ C nghĩa là nó vượt qua phép thử tại mức đó. Điều này không có nghĩa nó chịu được 750 độ C khi dùng hằng ngày. Hai chuyện đó khác hẳn nhau.

Cách dùng thông tin này cho đúng là xem nó như một chỉ dấu về vật liệu vỏ. Bạn đặt nó cạnh các yếu tố khác như dòng định mức, tiết diện cọc đấu dây và chất lượng tiếp điểm. Đừng để một con số lớn trong mô tả thay thế cho việc đọc đủ thông số.

Một lưu ý nữa khi lập bảng vật tư. Các dòng ổ cắm hiện có tại 8matter Smart Home thuộc nhóm Tuya và Tapo, thông số niêm yết công khai trên từng trang sản phẩm để bạn đối chiếu. Trang ổ cắm đơn thông minh Tuya 16A UP203 là ví dụ dễ xem nhất. Nếu bản vẽ ghi một thương hiệu không nằm trong danh mục đang phân phối, hãy hỏi lại nhà thầu nguồn hàng và chế độ bảo hành trước khi duyệt.

9. Chốt lại và bước tiếp theo

Bản vẽ không phải thủ tục hành chính. Đây là lần cuối bạn thay đổi được cách sống trong căn nhà với chi phí gần bằng không.

Dành một buổi tối đi bộ trong đầu qua từng phòng với tập bản vẽ trên tay là khoản đầu tư có tỷ suất cao nhất trong cả công trình. Sau đó mới là chuyện chọn model thiết bị, và chuyện đó dễ hơn nhiều.

Để hình dung các bước từ khảo sát tới bàn giao, mời bạn đọc bài quy trình thi công smart home 7 bước chuẩn 8matter. Cần tư vấn bản vẽ cho công trình cụ thể, bạn liên hệ 8matter Smart Home:
