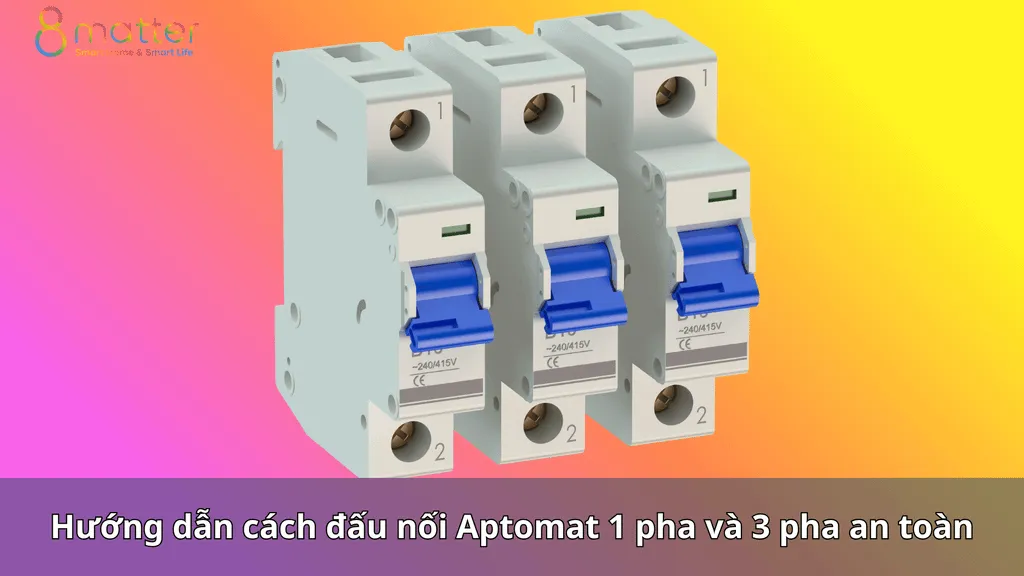

Cách đấu nối aptomat 1 pha và 3 pha an toàn

Nội dung: Đội ngũ nội dung 8Matter Smart Home · Duyệt: Bộ phận Kỹ thuật 8Matter · Cập nhật ngày 15/09/2026

Nhiều người nghĩ đấu aptomat chỉ là siết bốn con vít cho chặt. Thực tế, tủ điện là nơi tập trung toàn bộ dòng điện của căn nhà. Một sai sót ở đây nặng hơn hẳn sai sót tại một ổ cắm lẻ.

Bài viết này giúp bạn hiểu nguyên tắc đấu nối và giám sát được thợ. Nếu bạn chưa có kinh nghiệm điện, đây không phải hạng mục nên tự làm.

Tóm tắt nhanh

• Quy ước phổ biến: nguồn vào ở phía trên, tải ra ở phía dưới. Đấu ngược vẫn có điện nhưng gây nguy hiểm lúc bảo trì.
• Aptomat 1 pha loại 2 cực cắt cả dây pha lẫn dây trung tính. Loại 1 cực chỉ cắt dây pha.
• Aptomat 3 pha loại 4 cực cắt ba dây pha và dây trung tính. Thứ tự pha phải nhất quán trong cả tủ.
• Dây tiếp địa không bao giờ đi qua aptomat. Nó nối thẳng vào thanh tiếp địa.
• Năm trường hợp ở mục 8 là những lúc bắt buộc gọi thợ có chứng chỉ.

1. Trước khi bắt đầu: ba điều kiện an toàn

Ba điều kiện dưới đây phải có đủ. Thiếu một điều kiện là dừng lại, không thao tác tiếp.

Điều kiện một: đã ngắt nguồn và xác nhận bằng thiết bị đo. Ngắt aptomat tổng vẫn chưa đủ. Bạn cần chắc chắn phía trước aptomat tổng cũng không còn điện khi thao tác vào chính nó. Hãy xác nhận bằng bút thử điện hoặc đồng hồ đo ở ba vị trí: đầu vào, đầu ra và vỏ tủ.

Điều kiện hai: có người thứ hai biết bạn đang làm gì. Không thao tác tủ điện một mình trong nhà. Người thứ hai không cần biết kỹ thuật. Họ chỉ cần biết vị trí nguồn cắt và cách gọi cấp cứu.

Điều kiện ba: dụng cụ cách điện và giày khô. Dùng tua vít cách điện đúng chuẩn, không dùng tua vít cán kim loại. Không thao tác khi sàn ướt hoặc tay ướt.

Nếu ba điều kiện này khó thu xếp, đó chính là câu trả lời cho việc có nên tự làm hay không.

2. Nguyên tắc nguồn vào phía trên, tải ra phía dưới

Đây là quy ước quan trọng nhất, và cũng là chỗ hay bị làm sai nhất trong tủ điện dân dụng.

Aptomat có hai đầu cực. Theo quy ước phổ biến trong lắp đặt, dây từ nguồn đấu vào cực phía trên. Dây đi ra tải đấu vào cực phía dưới. Trên thân nhiều thiết bị có ký hiệu hoặc mũi tên chỉ chiều.

Về mặt điện, aptomat vẫn cắt được nếu bạn đấu ngược. Vấn đề nằm ở an toàn khi bảo trì sau này.

Khi đấu đúng chiều và bạn gạt aptomat xuống để sửa một nhánh, phần phía dưới sẽ hết điện. Khi đấu ngược, phần phía dưới vẫn mang điện dù aptomat đã gạt xuống. Người thợ mở tủ sau này sẽ tin rằng nó an toàn.

Đây là kiểu lỗi không gây hậu quả ngay mà tạo bẫy cho người đến sau. Vì vậy hãy kiểm tra chiều đấu trên toàn tủ, không chỉ trên thiết bị bạn vừa lắp.

3. Đấu nối aptomat 1 pha

Hệ điện dân dụng Việt Nam là một pha 220V. Đây là trường hợp bạn gặp nhiều nhất trong nhà ở.

Aptomat 1 cực. Loại này chỉ cắt dây pha, dây trung tính đi thẳng không qua thiết bị. Thường dùng cho các nhánh chiếu sáng đơn giản. Điểm cần lưu ý: khi gạt xuống, dây trung tính của nhánh đó vẫn nối với hệ thống.

Aptomat 2 cực. Loại này cắt cả dây pha và dây trung tính. Nên dùng cho aptomat tổng và cho các nhánh ở khu vực ẩm. Khi gạt xuống, nhánh đó thực sự tách rời hoàn toàn khỏi nguồn.

Trình tự đấu cho loại 2 cực khá dễ nhớ. Dây pha từ nguồn vào cực trên bên trái, dây trung tính từ nguồn vào cực trên bên phải. Dây pha ra tải nằm ở cực dưới bên trái, dây trung tính ra tải ở cực dưới bên phải. Ký hiệu cực cụ thể in trên thân thiết bị, và bạn nên đọc theo thân thiết bị chứ không theo trí nhớ.

Về đầu dây. Tuốt vừa đủ chiều dài lọt hết vào cọc đấu, không để lộ phần đồng trần ra ngoài. Với dây lõi mềm nhiều sợi, nên dùng đầu cốt bấm thay vì xoắn tay. Các sợi rời rất dễ bị kẹp lệch và gây tiếp xúc kém.

Về lực siết. Siết chặt tay rồi kéo thử nhẹ từng dây. Mối nối lỏng là nguyên nhân hàng đầu gây phát nhiệt trong tủ điện. Nhưng cũng đừng siết quá mạnh tới mức làm bẹp lõi đồng.

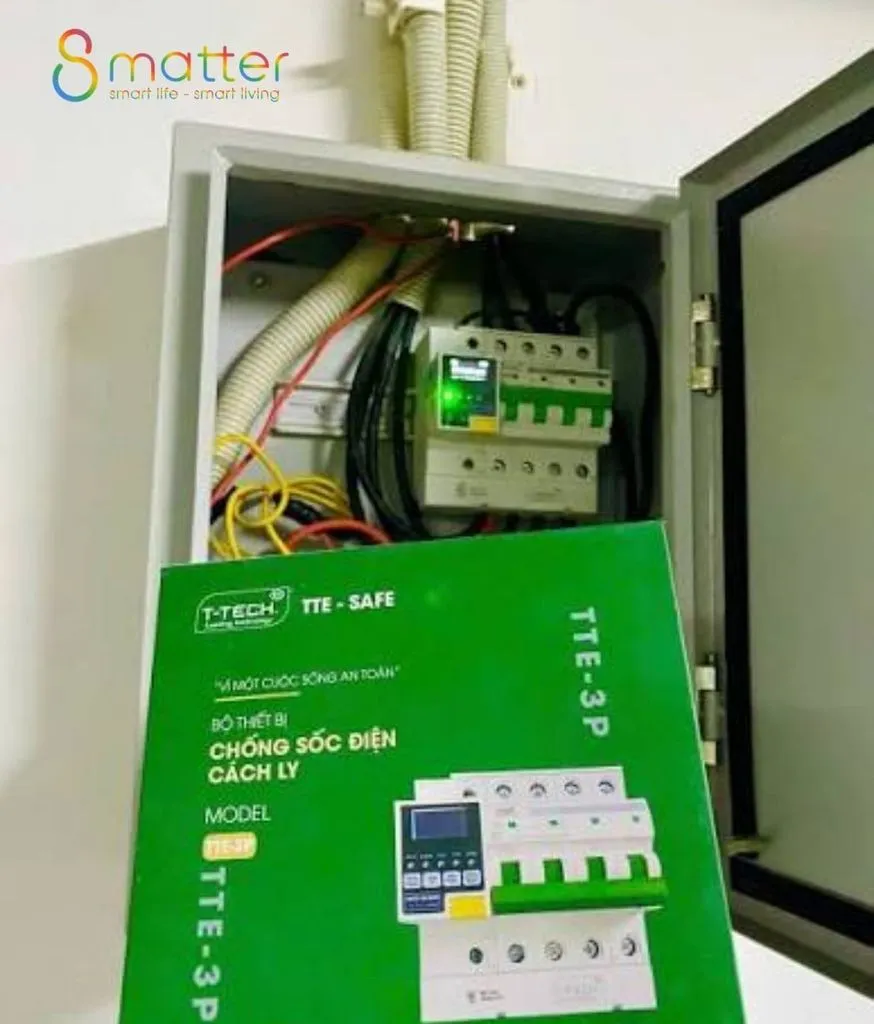

4. Đấu nối aptomat 3 pha

Ba pha dùng cho nhà xưởng, cửa hàng lớn hoặc công trình có nhiều máy công suất lớn. Điện áp dây là 380V, cao hơn hẳn một pha, nên mức nguy hiểm cũng cao hơn.

Aptomat 3 cực cắt ba dây pha và không cắt dây trung tính. Aptomat 4 cực cắt cả ba pha lẫn dây trung tính.

Nguyên tắc quan trọng nhất với ba pha là thứ tự pha phải nhất quán trong toàn hệ thống. Ba dây pha thường được gọi là L1, L2, L3. Thứ tự này giữ nguyên từ đầu vào, qua tủ tổng, xuống từng tủ nhánh và tới từng thiết bị.

Lý do nằm ở động cơ. Động cơ ba pha quay theo chiều phụ thuộc vào thứ tự pha. Đảo hai pha cho nhau thì động cơ quay ngược. Với máy bơm, quạt công nghiệp hay thang máy, việc quay ngược có thể làm hỏng thiết bị.

Cân pha. Đây là việc riêng của hệ ba pha, không có tương đương ở hệ một pha. Tải phải được phân bổ tương đối đều giữa ba pha.

Nếu dồn phần lớn tải vào một pha, pha đó chịu dòng cao trong khi hai pha kia nhàn rỗi. Hệ quả là lệch áp và phát nhiệt trên dây trung tính.

Việc tính cân pha cần đo và tính toán theo tải thực tế. Vì vậy hệ ba pha nên do đơn vị có chuyên môn thiết kế, không phải việc làm theo hướng dẫn trên mạng.

5. Dây tiếp địa: nguyên tắc không có ngoại lệ

Dây tiếp địa không bao giờ đi qua aptomat. Quy tắc này không có trường hợp ngoại lệ nào.

Lý do rất đơn giản. Nhiệm vụ của dây tiếp địa là cung cấp đường thoát cho dòng rò, bất kể aptomat đang đóng hay mở. Nếu cho nó đi qua một thiết bị cắt, thì đúng lúc bạn cần nó nhất, nó có thể đang bị ngắt.

Dây tiếp địa đi thẳng từ thiết bị về thanh tiếp địa trong tủ. Từ thanh tiếp địa, dây đi xuống cọc tiếp địa chôn dưới đất.

Màu quy ước phổ biến cho dây tiếp địa là xanh lá sọc vàng. Đây cũng là màu ít bị dùng sai nhất trên công trình.

Với dây pha và dây trung tính thì khác. Màu thực tế trên công trình khá đa dạng, nên đừng kết luận dây nào là dây gì chỉ qua màu. Luôn xác nhận bằng thiết bị đo trước khi chạm vào.

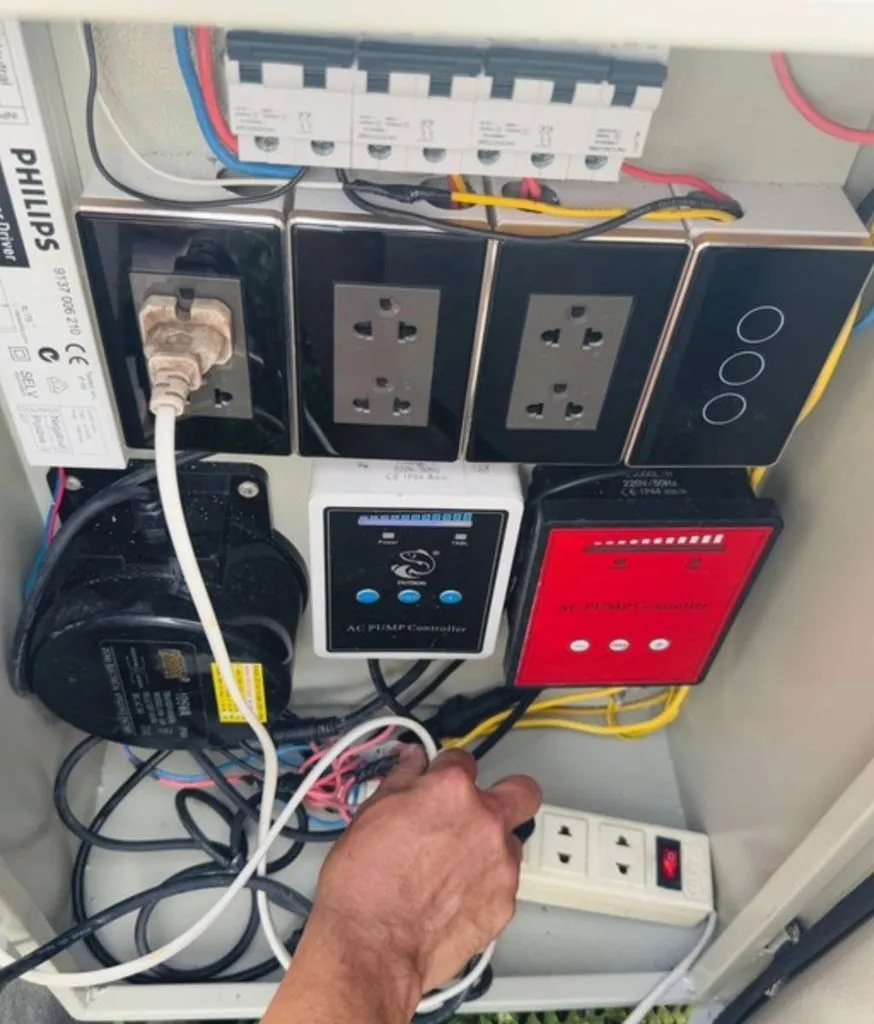

6. Bố trí trong tủ điện

Đấu đúng mới là một nửa công việc. Nửa còn lại là bố trí sao cho người đến sau đọc được tủ.

Thứ tự từ trái sang phải. Aptomat tổng đặt ngoài cùng bên trái. Các nhánh xếp theo thứ tự logic sau đó, thường theo tầng hoặc theo khu vực sử dụng.

Ghi nhãn từng nhánh. Việc này mất mười phút và tiết kiệm hàng giờ về sau. Nhãn nên ghi khu vực cụ thể, ví dụ ổ cắm phòng ngủ 2, thay vì ghi chung chung kiểu nhánh 3.

Đi dây gọn theo máng. Dây trong tủ nên đi theo máng hoặc bó gọn, không chằng chịt. Cách làm này giúp tản nhiệt tốt hơn và giúp người sau lần được từng tuyến.

Chừa chỗ trống để mở rộng. Nên chừa ít nhất hai tới ba vị trí trống trong tủ. Nhu cầu điện của một căn nhà luôn tăng theo thời gian. Thay cả tủ chỉ vì hết chỗ là chi phí không đáng có.

Dán sơ đồ bên trong nắp tủ. Một tờ sơ đồ đơn giản dán mặt trong cánh tủ rất có giá trị. Nó giúp bất kỳ ai mở tủ sau này, kể cả chính bạn sau năm năm.

7. Kiểm tra sau khi đấu xong

Sáu bước dưới đây làm theo đúng thứ tự, trước khi coi công việc là hoàn tất.

• Kiểm tra bằng mắt toàn bộ mối nối, không còn phần đồng trần lộ ra ngoài cọc.
• Kéo thử nhẹ từng dây xem có tuột khỏi cọc đấu hay không.
• Đo thông mạch trước khi cấp điện trở lại cho tủ.
• Đóng aptomat tổng trước, rồi từng nhánh một, không đóng đồng loạt.
• Kiểm tra từng nhánh có đúng khu vực như nhãn đã ghi hay không.
• Nhấn nút thử trên thiết bị chống dòng rò để xác nhận nó ngắt.

Sau khoảng ba mươi phút vận hành, sờ nhẹ thân các aptomat. Ấm nhẹ là bình thường. Nóng rõ rệt là dấu hiệu tiếp xúc kém và cần siết lại ngay.

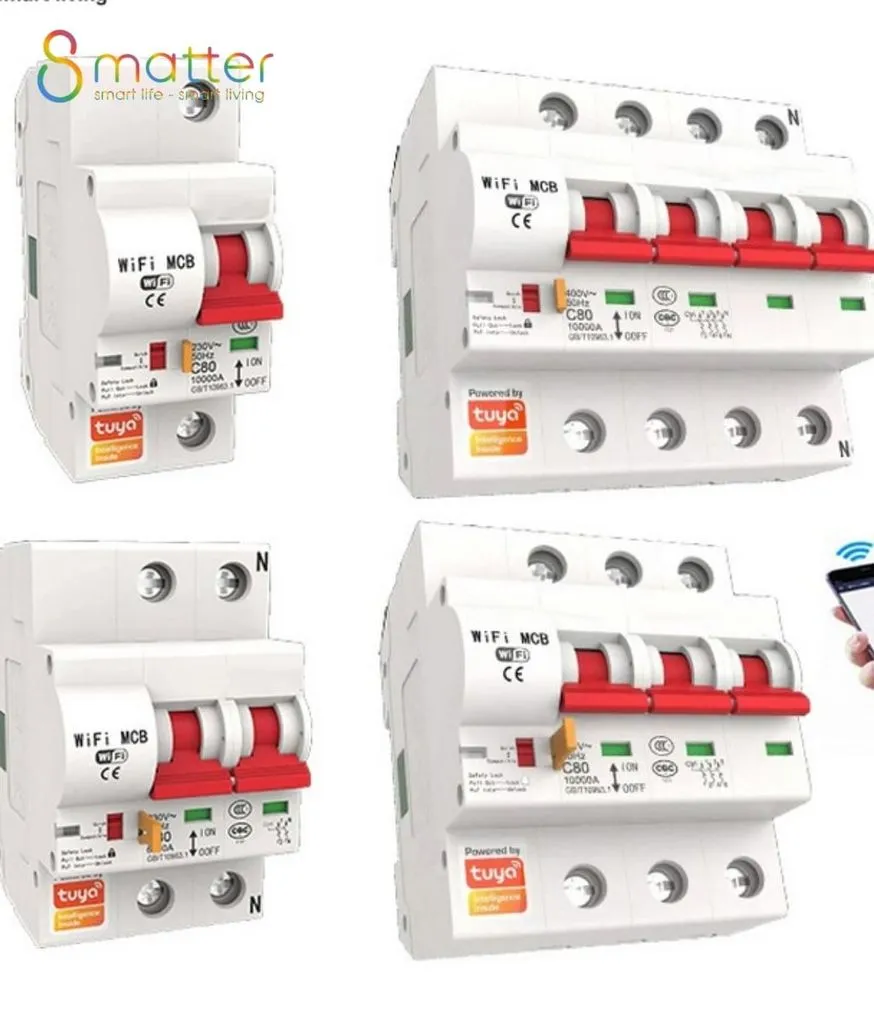

Nếu bạn dùng cầu dao có kết nối, việc kiểm tra tải sẽ thuận tiện hơn. Chẳng hạn cầu dao điện thông minh Tuya STY-63YZ có dải dòng 1 đến 63A và ngưỡng dòng rò cài đặt được. Mức giá đối chiếu ngày 15/09/2026 là 859.000₫.

Với thiết bị này, bạn xem được công suất tức thời trên ứng dụng ngay sau khi đóng điện. Cách đọc số liệu này nhanh hơn đo thủ công từng nhánh.

8. Năm trường hợp bắt buộc gọi thợ có chứng chỉ

Năm trường hợp dưới đây không có chỗ cho thương lượng. Gọi thợ có chứng chỉ là lựa chọn duy nhất.

Một, hệ ba pha. Mức điện áp, việc cân pha và thứ tự pha đều vượt quá phạm vi tự làm tại nhà.

Hai, thao tác ở phía trước aptomat tổng. Đoạn từ công tơ vào tủ vẫn mang điện, kể cả khi bạn đã ngắt aptomat tổng.

Ba, tủ điện không có nhãn. Làm việc mà không biết chắc đã ngắt đúng nguồn là tình huống không nên chấp nhận.

Bốn, dây trong tủ đã cũ, vỏ giòn hoặc có vết cháy đen. Đây là dấu hiệu cần đánh giá tổng thể, không phải chỉ thay một thiết bị.

Năm, bạn không có thiết bị đo. Bút thử điện là mức tối thiểu, và ngay cả nó cũng có giới hạn nhất định.

Còn một điểm về mặt thủ tục. Với công trình có yêu cầu nghiệm thu, phần đấu nối tủ điện thường cần do đơn vị có năng lực thực hiện. Tự làm có thể khiến hồ sơ của bạn bị vướng ở khâu này.

9. Chốt lại và bước tiếp theo

Ba điều đáng nhớ nhất. Nguồn vào phía trên và tải ra phía dưới để không tạo bẫy cho người đến sau. Dây tiếp địa không bao giờ đi qua aptomat. Ghi nhãn từng nhánh là việc mất mười phút nhưng có giá trị suốt vòng đời công trình.
