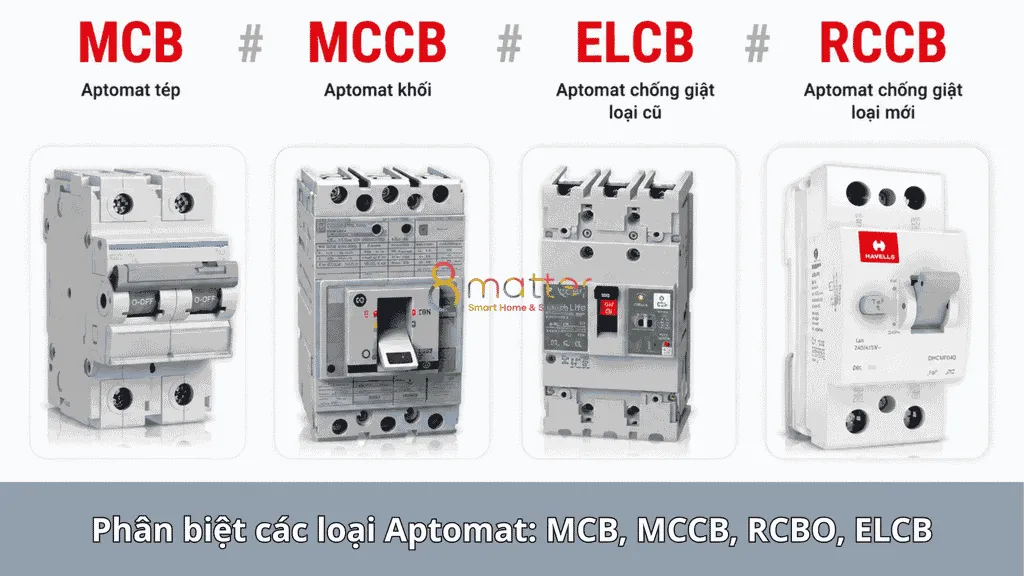

Phân biệt các loại aptomat: MCB, MCCB, RCCB, RCBO

Nội dung: Đội ngũ nội dung 8Matter Smart Home · Duyệt: Bộ phận Kỹ thuật 8Matter · Cập nhật ngày 15/09/2026

Ra cửa hàng vật tư hỏi mua cầu dao chống giật, người bán thường đưa ra bốn năm loại với những chữ viết tắt khác nhau.

Vấn đề là chỉ một số trong đó thật sự chống giật, còn lại thì không. Mua nhầm thì bạn vẫn tưởng mình đã được bảo vệ.

Tóm tắt nhanh

• MCB và MCCB bảo vệ dây dẫn khỏi quá tải và ngắn mạch. Chúng không chống giật.
• RCCB chống dòng rò, tức chống giật, nhưng không chống quá tải. Lắp một mình là chưa đủ.
• RCBO gộp cả hai chức năng vào một thiết bị. Đây là loại phù hợp nhất cho phần lớn nhánh điện trong nhà.
• ELCB là tên gọi cũ, ngày nay thường bị dùng lẫn với RCCB. Mục 4 nói rõ khác biệt.
• Ngưỡng 30mA cho bảo vệ chống điện giật được nêu tại TCVN 7447-4-41:2010, tương đương IEC 60364-4-41.

1. Vì sao gọi đúng tên lại quan trọng

Bốn chữ viết tắt trên vỏ thiết bị không phải là tên thương mại. Chúng mô tả chức năng.

Gọi tất cả là cục cầu dao giống như gọi mọi loại thuốc là viên thuốc.

Hậu quả thực tế của việc nhầm lẫn. Tình huống phổ biến nhất diễn ra như sau. Gia chủ yêu cầu lắp cầu dao chống giật cho nhánh bình nóng lạnh, thợ lắp một chiếc MCB, và cả hai bên đều yên tâm.

Nhưng MCB không có khả năng phát hiện dòng rò. Khi thanh đốt của bình xuống cấp và điện rò ra nước, thiết bị đó không cắt.

Tình huống thứ hai là lắp một chiếc RCCB thuần tuý làm cầu dao tổng rồi bỏ luôn aptomat nhánh. Lúc này nhà được bảo vệ chống giật nhưng không còn gì bảo vệ dây dẫn khỏi quá tải.

Ba mục tiếp theo đi qua từng nhóm. Mục 7 gợi ý chọn loại nào cho nhánh nào.

2. Bảng tra nhanh chức năng của từng loại

Cách đọc bảng này. Bạn nhìn theo cột chứ đừng nhìn theo hàng.

Nếu bạn cần chống giật, chỉ ba hàng cuối đáp ứng được. Nếu bạn cần bảo vệ dây dẫn, chỉ các hàng có chữ Có ở hai cột giữa. Và chỉ RCBO làm được cả hai việc.

3. MCB và MCCB: bảo vệ dây dẫn

Hai loại này cùng chức năng, khác nhau ở quy mô.

MCB là loại nhỏ gọn gắn trên thanh ray trong tủ điện dân dụng, dòng định mức thường từ 6A đến 63A.

Đây là loại bạn thấy nhiều nhất trong tủ điện nhà ở. Nó dùng cho từng nhánh: nhánh chiếu sáng, nhánh ổ cắm phòng ngủ, nhánh máy lạnh.

MCCB có vỏ đúc, kích thước lớn hơn hẳn, dòng định mức từ khoảng 100A trở lên.

Loại này dùng cho tủ điện tổng của toà nhà, nhà xưởng, hoặc làm cầu dao tổng cho công trình công suất lớn. Nhà ở thông thường hiếm khi cần tới.

Cách chúng hoạt động. Bên trong có hai cơ cấu ngắt độc lập.

Cơ cấu nhiệt dùng thanh lưỡng kim. Nó nóng lên dần khi dòng vượt định mức rồi uốn cong làm nhả chốt, dùng để xử lý quá tải kéo dài.

Cơ cấu từ dùng nam châm điện. Nó tác động gần như tức thì khi dòng tăng vọt, dùng để xử lý ngắn mạch.

Đây là lý do vì sao khi quá tải thì aptomat giữ được một lúc mới nhảy, còn khi chập điện thì nó cắt ngay.

Điều cần nhớ. Cả hai loại này đều canh dòng chạy trong dây. Dòng rò qua người chỉ ở mức vài chục mili-ampe, nhỏ hơn ngưỡng của chúng hàng nghìn lần, nên chúng không có cách nào nhận ra.

4. RCCB và ELCB: chống dòng rò

Nhóm này làm việc theo nguyên lý hoàn toàn khác. Thay vì đo dòng lớn hay nhỏ, chúng so sánh dòng đi vào với dòng quay về và cắt khi hai con số lệch nhau.

RCCB là tên gọi chuẩn hiện nay cho thiết bị tác động theo dòng dư không kèm bảo vệ quá dòng. Tiêu chuẩn sản phẩm tương ứng tại Việt Nam là TCVN 6950-1:2007, tương đương IEC 61008-1.

ELCB là tên gọi cũ hơn. Về mặt lịch sử, ELCB nguyên bản là loại tác động theo điện áp.

Nó đo điện áp xuất hiện trên vỏ kim loại của thiết bị so với đất. Loại này đòi hỏi phải nối dây tiếp địa vào chính thiết bị và ngày nay gần như không còn dùng.

Trên thị trường Việt Nam hiện tại, khi người bán nói ELCB thì đa số trường hợp họ đang nói về một chiếc RCCB.

Vì vậy đừng chọn theo tên gọi. Hãy nhìn vào thông số ghi trên vỏ. Một thiết bị chống dòng rò luôn ghi rõ dòng dư tác động danh định, thường ký hiệu là I∆n với giá trị như 30mA hoặc 100mA.

Ngưỡng 30mA từ đâu ra. TCVN 7447-4-41:2010 về hệ thống lắp đặt điện hạ áp, phần bảo vệ chống điện giật, tương đương IEC 60364-4-41.

Điều 411.3.3 của tiêu chuẩn này quy định biện pháp bảo vệ bổ sung bằng thiết bị tác động theo dòng dư. Dòng dư tác động danh định khi đó không lớn hơn 30mA.

Các mức 100mA, 300mA và cao hơn dùng cho mục đích khác, chủ yếu là chống cháy do dòng rò. Chúng không dùng để bảo vệ người.

Đây là chỗ dễ mua nhầm. Một thiết bị 300mA vẫn được gọi là chống rò nhưng không bảo vệ được người.

Giới hạn lớn nhất của RCCB thuần tuý. Nó không bảo vệ dây khỏi quá tải và ngắn mạch, nên bắt buộc phải lắp cùng một aptomat đúng trị số ở phía sau.

Nguyên lý chi tiết của nhóm thiết bị này nằm trong bài nguyên lý hoạt động của thiết bị chống dòng rò.

5. RCBO: gộp hai chức năng vào một

RCBO là sự kết hợp của MCB và RCCB trong một vỏ thiết bị. Tiêu chuẩn sản phẩm tương ứng là TCVN 6951-1, tương đương IEC 61009-1.

Ưu điểm rõ nhất là tính chọn lọc. Nếu bạn lắp một chiếc RCCB duy nhất cho cả nhà, một sự cố rò điện nhỏ ở sân vườn sẽ làm mất điện toàn bộ ngôi nhà. Bạn cũng không biết sự cố nằm ở đâu.

Nếu mỗi nhánh có RCBO riêng, chỉ nhánh có vấn đề mất điện. Phần còn lại vẫn hoạt động, và bạn biết ngay chỗ cần kiểm tra.

Ưu điểm thứ hai là tiết kiệm không gian tủ. Một RCBO chiếm ít chỗ hơn so với một MCB cộng một RCCB lắp riêng.

Điều cần cân nhắc. Giá của RCBO cao hơn một chiếc MCB thường khá nhiều, nên lắp cho toàn bộ nhánh sẽ đội chi phí.

Cách làm phổ biến là dùng RCBO cho các nhánh có rủi ro rò điện cao, còn nhánh chiếu sáng thuần thì dùng MCB. Mục 7 có gợi ý cụ thể.

6. Nhóm thiết bị có kết nối và giới hạn của chúng

Bên cạnh ba nhóm truyền thống, thị trường có thêm nhóm thiết bị lắp tủ điện kèm khả năng theo dõi từ xa.

Chúng cho bạn thấy điện áp, dòng điện, công suất và điện năng của nhánh. Chúng cũng gửi cảnh báo về điện thoại và bật tắt từ xa.

Trong dải 8matter Smart Home phân phối, nhóm này gồm các mức sau, giá đối chiếu ngày 15/09/2026.

Xem đầy đủ tại bộ sưu tập thiết bị thông minh. Thông số cụ thể của dòng phổ biến nhất có tại trang aptomat thông minh Tuya wifi 20A, giá 449.000₫.

Ba giới hạn cần biết trước khi mua.

Thứ nhất, không phải model nào cũng có chức năng chống dòng rò. Trong danh sách trên, model công bố ngưỡng chống rò cụ thể là STY-63YZ với dải 10 đến 99mA cài đặt được.

Các model còn lại tập trung vào đo đếm và bảo vệ quá dòng, quá áp, thấp áp.

Thứ hai, trị số ampe ghi trên thiết bị là dòng tối đa nó chịu được. Đó không phải trị số nên đặt cho mọi nhánh.

Chọn trị số vẫn phải theo nguyên tắc dòng tải nhỏ hơn trị số aptomat, và trị số aptomat nhỏ hơn dòng cho phép của dây. Cách tính nằm ở bài cách tính và chọn aptomat tổng phù hợp cho gia đình.

Thứ ba, phần lớn trang sản phẩm trong nhóm này không công bố thời gian cắt và số hiệu tiêu chuẩn áp dụng. Nếu công trình của bạn cần hồ sơ nghiệm thu, hãy yêu cầu nhà cung cấp gửi chứng chỉ thử nghiệm trước khi đặt.

7. Chọn loại nào cho nhánh nào

Một lưu ý về dây tiếp địa. Thiết bị chống dòng rò vẫn hoạt động khi nhà không có tiếp địa.

Nhưng khi đó nó chỉ cắt vào lúc có người chạm vào thiết bị đang rò, tức là sau khi bạn đã bị giật một cái.

Có tiếp địa thì sự cố bị phát hiện và cắt trước khi ai chạm vào. Vì vậy kiểm tra hệ tiếp địa nên làm trước khi bỏ tiền mua thiết bị bảo vệ.

8. Chốt lại và bước tiếp theo

Bạn chỉ cần nhớ ba điều. MCB và MCCB bảo vệ dây, không chống giật. RCCB chống giật, không bảo vệ dây.

RCBO làm cả hai việc và là lựa chọn hợp lý cho các nhánh có rủi ro cao.

Khi mua, đừng chọn theo tên gọi mà hãy nhìn thông số trên vỏ. Thiết bị chống giật thật sự luôn ghi rõ dòng dư tác động danh định, và con số cần cho bảo vệ người là 30mA.

Nếu bạn muốn hiểu kỹ hơn về đại lượng ampe trước khi chọn trị số, bài cường độ dòng điện là gì giải thích phần nền.
