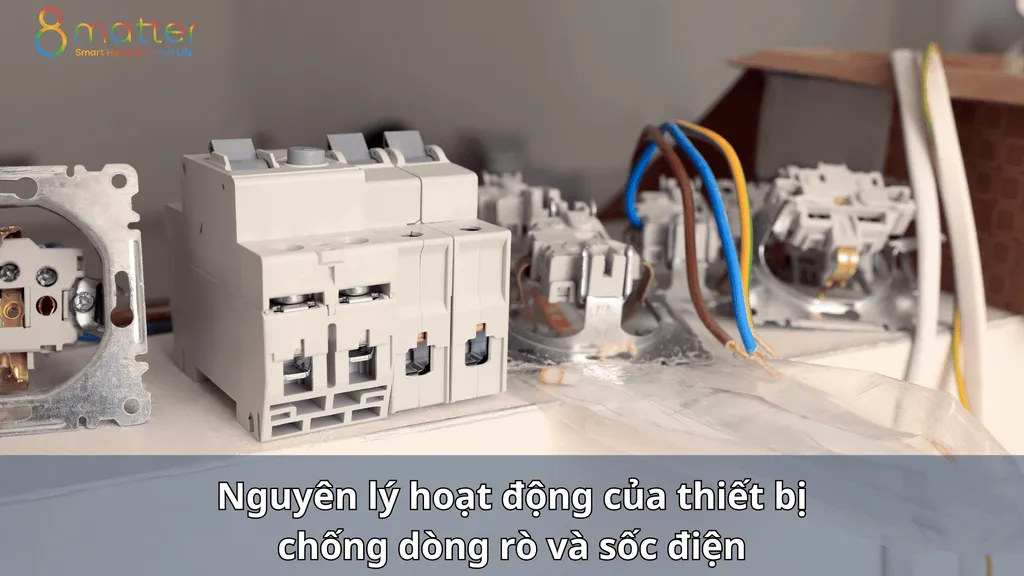

Nguyên lý hoạt động của thiết bị chống dòng rò

Nội dung: Đội ngũ nội dung 8Matter Smart Home · Duyệt: Bộ phận Kỹ thuật 8Matter · Cập nhật ngày 15/09/2026

Aptomat thường trong tủ điện nhà bạn không bảo vệ được bạn khỏi điện giật. Nó canh dòng điện chạy trong dây.

Dòng chạy qua người thì nhỏ đến mức nó không bao giờ nhận ra. Thiết bị chống dòng rò sinh ra để lấp đúng khoảng trống đó, và nguyên lý của nó chỉ gói trong một phép trừ.

Tóm tắt nhanh

• Thiết bị chống dòng rò không đo dòng lớn hay nhỏ. Nó so sánh dòng đi vào với dòng đi ra rồi cắt mạch khi hai con số lệch nhau.
• Ngưỡng 30mA cho bảo vệ chống điện giật được nêu tại TCVN 7447-4-41:2010, tương đương IEC 60364-4-41.
• Aptomat thường bảo vệ dây dẫn khỏi quá tải và ngắn mạch. Hai loại thiết bị bổ sung cho nhau chứ không thay nhau.
• Không có dây tiếp địa, một phần cơ chế bảo vệ bị vô hiệu. Đây là chỗ nhiều nhà bỏ qua.
• Mục 7 nêu đúng những gì trang sản phẩm TTE-SAFE công bố.

1. Dòng rò là gì và vì sao aptomat thường không cắt

Bình thường điện đi vào thiết bị qua dây pha và quay về qua dây trung tính, khép thành một vòng kín.

Dòng rò là phần điện thoát khỏi vòng kín đó. Nó đi ra vỏ máy, ra sàn ẩm, hoặc qua người chạm vào.

Nguyên nhân thường gặp. Lớp cách điện của dây bị lão hóa hoặc bị chuột cắn. Hơi ẩm đọng trong hộp nối. Bình nóng lạnh có thanh đốt bị rỗ. Máy giặt cũ có vỏ kim loại tiếp xúc với phần mang điện bên trong.

Vì sao aptomat thường im lặng. Aptomat cắt khi dòng trong mạch vượt trị số của nó, thường là hàng chục ampe.

Dòng rò gây nguy hiểm cho người lại ở mức vài chục mili-ampe, tức nhỏ hơn hàng nghìn lần. Với aptomat, mức đó nằm sâu dưới ngưỡng nhận biết.

Nói cách khác, hai thiết bị canh hai thứ khác nhau. Aptomat canh sợi dây, còn thiết bị chống dòng rò canh con người.

2. Nguyên lý: so sánh dòng đi vào và dòng đi ra

Cơ chế dựa trên một định luật cơ bản của mạch điện, tức định luật Kirchhoff về dòng điện.

Tại một nút bất kỳ, tổng dòng đi vào bằng tổng dòng đi ra. Điện tích không tự sinh ra và không tự mất đi trong mạch.

Áp vào một nhánh điện nhà, dòng chạy trên dây pha phải bằng đúng dòng quay về trên dây trung tính. Nếu hai con số lệch nhau, phần chênh lệch đã đi ra ngoài bằng con đường khác.

Thiết bị làm việc này bằng cách nào. Bên trong có một cuộn biến dòng thứ tự không, thường gọi tắt là ZCT.

Cả dây pha và dây trung tính cùng chạy xuyên qua lõi của cuộn này. Khi hai dòng bằng nhau, từ trường chúng sinh ra triệt tiêu lẫn nhau.

Khi có dòng rò, hai dòng không còn bằng nhau nên từ trường không triệt tiêu hết. Cuộn sinh ra một tín hiệu tỷ lệ với phần chênh lệch.

Tín hiệu đó được mạch điện tử khuếch đại rồi so với ngưỡng cài đặt. Vượt ngưỡng thì nó kích rơ-le nhả chốt cắt mạch.

Một ví dụ bằng số. Máy giặt kéo dòng 10A trên dây pha nhưng chỉ 9,97A quay về trên dây trung tính.

Phần thiếu 0,03A, tức 30mA, đã rò ra ngoài. Thiết bị thấy chênh lệch này và cắt.

Điểm đáng chú ý là nó không quan tâm dòng tổng là 1A hay 40A. Nó chỉ quan tâm hiệu số, nên một thiết bị 63A vẫn phát hiện được dòng rò 30mA.

3. Vì sao lại là ngưỡng 30mA

Con số này không phải do nhà sản xuất tự đặt. TCVN 7447-4-41:2010 về hệ thống lắp đặt điện hạ áp tương đương hoàn toàn với IEC 60364-4-41.

Tại điều 411.3.3, tiêu chuẩn quy định biện pháp bảo vệ bổ sung bằng thiết bị tác động theo dòng dư. Dòng dư tác động danh định không lớn hơn 30mA.

Quy định này áp dụng cho ổ cắm có dòng danh định đến 20A. Nó cũng áp dụng cho thiết bị di động đến 32A dùng ngoài trời.

Cơ sở của ngưỡng này. Bộ tiêu chuẩn IEC 60479-1, tại Việt Nam có bản tương đương TCVN 9621-1:2013, mô tả tác động của dòng điện lên cơ thể người.

Tiêu chuẩn chia thành các vùng từ AC-1 đến AC-4 theo đồ thị dòng điện và thời gian.

Vùng AC-1 là dưới ngưỡng cảm nhận. Vùng AC-2 cảm nhận được nhưng chưa gây co cơ có hại.

Vùng AC-3 gây co cơ không tự chủ và khó thở, nhưng tác động còn khả nghịch. Vùng AC-4 là vùng có nguy cơ tổn thương không khả nghịch.

Điều quan trọng là tác động phụ thuộc cả vào cường độ dòng lẫn thời gian dòng chạy qua người.

Cùng một mức dòng, cắt sớm thì nằm ở vùng nhẹ, cắt muộn thì rơi sang vùng nặng. Vì vậy tốc độ cắt quan trọng ngang với ngưỡng cắt.

Bài viết không nêu con số cụ thể của từng ngưỡng sinh lý. Phần bảng số liệu của hai tiêu chuẩn trên không truy cập công khai được, và các nguồn thứ cấp mâu thuẫn nhau.

Nếu bạn cần con số chính xác cho hồ sơ kỹ thuật, hãy tra bản gốc IEC 60479-1 hoặc TCVN 9621-1:2013.

Về thời gian cắt. TCVN 7447-4-41:2010 tại Bảng 41.1 quy định thời gian ngắt lớn nhất cho mạch cuối.

Mức áp dụng cho lưới sinh hoạt Việt Nam là dải điện áp pha đất 120V đến 230V. Thời gian ngắt lớn nhất là 0,4 giây với sơ đồ nối đất TN. Với sơ đồ TT, mức này là 0,2 giây.

4. So sánh ba nhóm thiết bị trong tủ điện

Điểm dễ hiểu sai nhất. Lắp thiết bị chống dòng rò không có nghĩa là bỏ được aptomat.

Một chiếc RCCB thuần túy không bảo vệ dây khỏi quá tải. Nếu tủ điện chỉ có RCCB mà không có aptomat đúng trị số, sợi dây vẫn có thể nóng lên mà không ai cắt.

Muốn phân biệt kỹ hơn các ký hiệu MCB, MCCB, RCBO và ELCB, bài phân biệt các loại aptomat đi vào từng loại.

Còn nếu bạn muốn hiểu bản thân đại lượng ampe trước đã, bài cường độ dòng điện là gì là chỗ nên đọc trước.

5. Ba khu vực nên ưu tiên bảo vệ

Nguyên tắc chung rất đơn giản. Nơi nào có nước hoặc có kim loại tiếp đất, nơi đó rủi ro cao hơn.

Nước làm điện trở tiếp xúc giảm mạnh. Cùng một mức rò, dòng chạy qua người sẽ lớn hơn nhiều so với khi đứng trên sàn khô.

Phòng tắm. Bình nóng lạnh là thiết bị đáng chú ý nhất trong nhà về mặt này. Thanh đốt ngâm trực tiếp trong nước và xuống cấp theo thời gian.

Nhiều bình có sẵn thiết bị chống giật trên dây nguồn. Nhưng đó là bảo vệ cho riêng chiếc bình, không thay được bảo vệ ở tủ điện.

Bếp và khu giặt. Máy giặt, máy rửa bát và tủ lạnh đều có vỏ kim loại và đều làm việc gần nước.

Đây cũng là khu vực người trong nhà chạm vào thiết bị thường xuyên nhất trong ngày.

Sân vườn và hồ nước. Máy bơm chìm, đèn hắt sáng ngoài trời và ổ cắm ngoài trời chịu mưa nắng nên lớp cách điện xuống cấp nhanh hơn hẳn.

Đây cũng chính là nhóm mà tiêu chuẩn nêu đích danh khi quy định bảo vệ bổ sung 30mA.

Cách bố trí thực tế. Đặt bảo vệ dòng rò theo từng nhánh sẽ tốt hơn đặt một cái duy nhất cho cả nhà.

Lý do rất đơn giản. Nếu chỉ có một thiết bị ở đầu nguồn, một sự cố nhỏ ở sân vườn sẽ làm mất điện toàn bộ ngôi nhà. Bạn cũng mất luôn manh mối về chỗ đang rò.

6. Dây tiếp địa: mảnh ghép hay bị bỏ qua

Thiết bị chống dòng rò vẫn hoạt động khi nhà không có tiếp địa. Nhưng cách nó bảo vệ bạn thay đổi hẳn, và theo hướng tệ hơn.

Khi có dây tiếp địa. Vỏ kim loại của thiết bị được nối với đất.

Ngay khi phần mang điện chạm vỏ, dòng rò chạy thẳng xuống đất qua dây tiếp địa. Thiết bị chống rò phát hiện chênh lệch và cắt, trong khi người trong nhà chưa cần chạm vào gì cả.

Khi không có dây tiếp địa. Vỏ máy nhiễm điện và cứ nằm im như vậy, vì chưa có đường nào cho dòng thoát đi.

Thiết bị chống rò không thấy chênh lệch nên không cắt. Nó chỉ cắt vào lúc có người chạm vào vỏ, tức là khi người trở thành đường dẫn xuống đất.

Kết quả là thiết bị vẫn cứu bạn, nhưng chỉ sau khi bạn đã bị giật một cái.

Nhận biết nhà có tiếp địa hay không. Hãy nhìn ổ cắm. Loại ba chấu, hoặc loại hai chấu có hai lá kim loại ở cạnh lỗ cắm, là ổ có chân tiếp địa.

Nhưng có ổ ba chấu không đảm bảo chân đó đã được đấu vào hệ tiếp địa thật.

Cách chắc chắn là nhờ thợ điện kiểm tra bằng dụng cụ đo. Đây là việc nên làm trước khi bỏ tiền mua thiết bị bảo vệ.

7. TTE-SAFE: trang sản phẩm công bố những gì

Trong dải 8matter Smart Home phân phối, nhóm này gồm hai model, mỗi model có hai mức dòng.

Thông số công bố trên trang. Ngưỡng dòng rò cài đặt được ở các mức 30, 50, 100, 300 và 500mA. Trang khuyến nghị 30mA cho dân dụng và 100 đến 300mA cho sản xuất.

Thời gian cắt khi có dòng rò không quá 0,04 giây, khi ngắn mạch không quá 0,03 giây. Dòng cắt ngắn mạch 6000A.

Thiết bị tự động ngắt khi điện áp vượt 250V hoặc xuống dưới 110V. Nó có bảo vệ quá nhiệt trong dải 60 đến 100 độ C.

Nhiệt độ làm việc từ âm 40 đến 70 độ C, cấp bảo vệ IP20. Bản ba pha có thêm màn hình hiển thị điện áp, dòng điện, nhiệt độ và điện năng, cùng cổng truyền thông RS485.

Giá đối chiếu ngày 15/09/2026. Chi tiết tại trang aptomat thông minh 1 pha TTE-SAFE TTE-1P, và toàn bộ nhóm thiết bị tủ điện tại bộ sưu tập thiết bị thông minh.

Ba điểm cần nói rõ để bạn đánh giá đúng.

Thứ nhất, về tính năng bảo vệ khi ngâm nước. Trang sản phẩm mô tả một tình huống ngập, hoặc thiết bị nhà tắm rò điện vào nước. Khi đó thiết bị cho phép mạch hoạt động trong khoảng cài đặt từ 10 đến 600 giây.

Đây là công bố của nhà cung cấp. Trang không dẫn kèm số hiệu chứng nhận hay kết quả thử nghiệm của bên thứ ba.

Vì vậy đừng thay đổi thói quen an toàn dựa trên tính năng này. Khi nghi có rò điện vào nước, việc cần làm vẫn là cắt điện trước rồi mới xử lý.

Thứ hai, cấp bảo vệ IP20 nghĩa là bản thân thiết bị không chống nước. Nó phải lắp trong tủ điện khô ráo và thông thoáng.

Tính năng ở trên nói về xử lý dòng rò trong nước ở phía tải. Nó không nói thiết bị chịu được nước.

Thứ ba, trang không nêu số hiệu tiêu chuẩn hay chứng nhận nào cho các thông số công bố, và cũng không nêu thời hạn bảo hành cụ thể.

Bạn đang chọn thiết bị cho công trình cần hồ sơ nghiệm thu? Hãy yêu cầu nhà cung cấp gửi chứng chỉ thử nghiệm và phiếu bảo hành trước khi quyết định.

8. Chốt lại và bước tiếp theo

Nguyên lý gói trong một câu. Thiết bị so sánh dòng đi vào với dòng đi ra, rồi cắt mạch khi hai con số lệch quá ngưỡng.

Nó không thay aptomat. Nó làm phần việc aptomat không làm được.

Nếu bạn định nâng cấp tủ điện, thứ tự hợp lý là kiểm tra hệ tiếp địa trước. Sau đó mới chọn thiết bị bảo vệ, rồi mới tính chuyện bố trí theo từng nhánh.

Làm ngược lại thì tiền bỏ ra không phát huy hết giá trị.

Muốn tìm hiểu thêm về nhóm thiết bị này, bài aptomat thông minh là gì, có nên lắp không nói về mặt sử dụng hằng ngày.
