Chọn tiết diện dây theo công suất gồm ba bước: đổi công suất ra dòng điện (I = P ÷ (220 × cosφ)), chọn aptomat lớn hơn dòng đó, rồi chọn dây chịu được dòng lớn hơn aptomat. Với dây đồng trong nhà: 1,5mm² cho chiếu sáng, 2,5mm² cho ổ cắm, từ 4mm² cho bếp.
Bài này gom ba phần anh/chị thường cần cùng lúc: cách tính, bảng tra nhanh và những điều kiện khiến cùng một sợi dây phải lên cỡ. Mọi con số đều ghi nguồn tiêu chuẩn để anh/chị đối chiếu với bảng vật tư của nhà thầu. Phần đấu nối, thay dây trong tủ điện luôn phải ngắt điện và do thợ có chuyên môn thực hiện.
1. Chọn tiết diện dây theo công suất gồm những bước nào?
- Tính dòng tải của nhánh (Ib). Cộng công suất các thiết bị có thể chạy cùng lúc trên nhánh, rồi chia cho 220V và cho hệ số công suất cosφ. Thiết bị tỏa nhiệt (bình nóng lạnh, ấm siêu tốc) lấy cosφ ≈ 1; thiết bị có động cơ lấy thấp hơn, ví dụ 0,8 nếu nhãn không ghi.
- Chọn aptomat (In) ở mức chuẩn gần nhất phía trên Ib: 6, 10, 16, 20, 25, 32, 40, 50, 63A.
- Chọn dây có khả năng mang dòng (Iz) không nhỏ hơn In, sau khi đã nhân hệ số giảm cho nhiệt độ và số mạch đi chung ống.
- Kiểm tra sụt áp với tuyến dài, rồi đối chiếu mức tiết diện tối thiểu của TCVN 9207:2012.
Nguyên tắc xuyên suốt là Ib ≤ In ≤ Iz: dòng tải không lớn hơn dòng aptomat, dòng aptomat không lớn hơn sức chịu của dây. Đây là điều kiện phối hợp giữa dây và thiết bị bảo vệ quá tải trong IEC 60364-4-43 (điều 433.1), được Việt Nam chấp nhận thành bộ TCVN 7447. Aptomat được chọn để bảo vệ sợi dây phía sau nó, không phải để bảo vệ thiết bị cắm ở cuối dây.

2. TCVN 9207:2012 quy định tiết diện tối thiểu bao nhiêu?
TCVN 9207:2012 "Đặt đường dẫn điện trong nhà ở và công trình công cộng – Tiêu chuẩn thiết kế", điều 4.3 và Bảng 2, quy định tiết diện ruột dẫn không được nhỏ hơn các mức dưới đây. Bảng gốc có thêm cột ruột nhôm; nhà ở hiện nay hầu như dùng dây đồng nên bài chỉ nêu cột đồng.
| Loại đường dây | Ruột đồng (mm²) |
|---|---|
| Lưới chiếu sáng không có ổ cắm | 1,5 |
| Lưới chiếu sáng có ổ cắm và lưới ổ cắm | 2,5 |
| Lưới phân phối động lực | 2,5 |
| Từ tủ điện tầng đến tủ điện các phòng | 4 |
| Trục đứng cấp điện cho một hoặc vài tầng | 6 |
Đây là mức sàn, không phải mức đủ. Một nhánh ổ cắm bếp đạt 2,5mm² là "hợp chuẩn tối thiểu", nhưng nếu dòng tải của nhánh lớn thì vẫn phải lên cỡ theo bảng ở mục sau. Trình tự thiết kế thông dụng là chọn dây theo điều kiện phát nóng cho phép, sau đó kiểm tra lại theo tổn thất điện áp.
3. Bảng tra tiết diện dây dẫn theo công suất (điện một pha 220V)
Bảng dưới ghép aptomat nhánh với cỡ dây đồng cách điện PVC luồn ống trong tường gạch, trường hợp phổ biến nhất trong nhà ở Việt Nam. Cột công suất tính cho tải cosφ ≈ 1; tải có động cơ thì công suất cho phép thấp hơn tương ứng.
| Aptomat nhánh | Công suất tối đa của nhánh (220V) | Tiết diện tối thiểu theo IEC 60364-5-52 (B1, 1 mạch trong ống, ≤ 30°C) | 8MATTER khuyến nghị (chừa dự phòng tải, sụt áp) | Ứng dụng thường gặp |
|---|---|---|---|---|
| 10A | 2.200W | 1,5mm² | 1,5mm² | Chiếu sáng |
| 16A | 3.520W | 1,5mm² theo IEC; 2,5mm² theo TCVN 9207 cho ổ cắm và nhánh động lực (máy lạnh, bình nóng lạnh) | 2,5mm² | Ổ cắm phòng, máy lạnh nhỏ, bình nóng lạnh có bình chứa |
| 20A | 4.400W | 2,5mm² | 4mm² | Ổ cắm bếp, máy giặt sấy |
| 25A | 5.500W | 4mm² | 4mm² | Bếp từ, máy nước nóng trực tiếp |
| 32A | 7.040W | 4mm² | 6mm² | Bếp từ đôi kèm lò, nhánh tổng một tầng |
| 40A | 8.800W | 6mm² | 10mm² | Tuyến cấp tủ điện tầng |
| 50A | 11.000W | 10mm² | 16mm² | Tuyến tổng căn hộ, nhà nhỏ |
| 63A | 13.860W | 16mm² | 25mm² | Tuyến tổng nhà phố |
Cách lập bảng: cột tối thiểu lấy khả năng mang dòng của dây đồng PVC, 2 dây mang tải, phương pháp lắp đặt B1 (dây luồn ống trong tường gạch) theo IEC 60364-5-52 bảng B.52.2 (TCVN 7447-5-52:2010), rồi chọn cỡ nhỏ nhất có khả năng mang dòng không thấp hơn dòng aptomat. Ví dụ 4mm² mang 32A nên vừa đủ cho aptomat 32A; 6mm² mang 41A nên vừa đủ cho 40A.
Vì sao 8MATTER khuyến nghị cao hơn: dây ở cột tối thiểu chỉ đạt khi đúng điều kiện đã nêu và gần như không còn biên dư. Cột khuyến nghị chọn dây mang được dòng lớn hơn dòng aptomat ít nhất khoảng 25% (tương ứng hệ số 0,8 khi có thêm một mạch đi chung ống), để giảm sụt áp trên tuyến dài và chừa chỗ cho tải tăng sau này, vì thay dây đã đi âm tường nghĩa là đục tường. Đây là khuyến nghị của 8MATTER, không phải yêu cầu của IEC. Điều kiện bất lợi hơn (nhiệt độ quanh dây từ 35°C, từ 3 mạch chung ống, dây chôn trong vách có lớp bông cách nhiệt – phương pháp A1) phải tính lại bằng hệ số ở mục sau. Dù bảng cho phép gì, ổ cắm vẫn không được dưới 2,5mm² theo TCVN 9207:2012.
Nhà đang xây hoặc chuẩn bị cải tạo điện? 8MATTER nhận phần điện, tủ điện cùng hạng mục nhà thông minh, khảo sát miễn phí và gửi báo giá trong 24 giờ sau khảo sát. Đăng ký tại trang nhà thông minh trọn gói TP.HCM hoặc nhà thông minh trọn gói Hà Nội.
Dây 1,5 đến 25mm² chịu được bao nhiêu ampe?
Khả năng mang dòng của dây đồng cách điện PVC, 2 dây mang tải (điện một pha), nhiệt độ môi trường 30°C, theo IEC 60364-5-52 bảng B.52.2:
| Tiết diện | A1: luồn ống trong vách cách nhiệt | B1: luồn ống trong/trên tường gạch | C: cáp đi nổi kẹp trên tường |
|---|---|---|---|
| 1,5mm² | 14,5A | 17,5A | 19,5A |
| 2,5mm² | 19,5A | 24A | 27A |
| 4mm² | 26A | 32A | 36A |
| 6mm² | 34A | 41A | 46A |
| 10mm² | 46A | 57A | 63A |
| 16mm² | 61A | 76A | 85A |
| 25mm² | 80A | 101A | 112A |
Vì vậy không có một con số "dây 2,5 chịu được bao nhiêu" dùng chung: cùng sợi 2,5mm², đi nổi tải được 27A nhưng chôn trong vách cách nhiệt chỉ còn 19,5A. Khi mua dây, anh/chị đối chiếu thêm bảng dòng cho phép trong catalogue của chính hãng dây, vì vật liệu cách điện (PVC hay XLPE) cũng làm con số thay đổi.
4. Bốn điều kiện nào làm giảm khả năng tải của cùng một sợi dây?
- Nhiệt độ quanh dây. Hệ số hiệu chỉnh cho cách điện PVC theo IEC 60364-5-52 (bảng B.52.14): 1,00 ở 30°C; 0,94 ở 35°C; 0,87 ở 40°C; 0,79 ở 45°C. Tuyến đi trên trần sát mái tôn hoặc trong hộp kỹ thuật kín ở miền Nam rơi vào nhóm bất lợi.
- Số mạch đi chung ống. Hệ số nhóm (bảng B.52.17): 2 mạch 0,80; 3 mạch 0,70; 4 mạch 0,65. Nhồi ba mạch vào một ống cho đỡ tốn vật tư là cắt 30% sức tải của mỗi sợi.
- Cách lắp đặt. Đi nổi trên máng thoáng tải tốt hơn luồn ống chôn tường, như bảng ở mục trên.
- Chiều dài tuyến. Không làm dây nóng hơn nhưng gây sụt áp, mục tiếp theo nói riêng.
Về số dây trong ống: khi nhiều mạch cùng chức năng đặt chung một ống, hộp, máng, tổng tiết diện dây không vượt quá 35% mặt cắt (TCVN 9207:2012, điều 4.6). Khi nhận bản vẽ, anh/chị hỏi nhà thầu ghi rõ số mạch trên mỗi ống.
5. Khi nào phải tăng cỡ dây vì sụt áp?
Dây có điện trở nên điện áp cuối tuyến thấp hơn đầu tuyến. Với điện một pha, sụt áp gần đúng là ΔU = 2 × L × I × ρ ÷ S, trong đó L là chiều dài tuyến (m), I là dòng (A), S là tiết diện (mm²), ρ = 0,0225 Ω·mm²/m cho đồng ở nhiệt độ làm việc (IEC 60364-5-52, phụ lục G). Phụ lục này khuyến nghị sụt áp từ đầu nguồn hạ áp tới thiết bị không quá 3% cho chiếu sáng và 5% cho các tải khác.
Ví dụ nhánh ổ cắm tầng 3 nhà phố, tuyến dài 35m, tính theo dòng aptomat 16A:
- Dây 2,5mm²: ΔU = 2 × 35 × 16 × 0,0225 ÷ 2,5 ≈ 10,1V, khoảng 4,6% của 220V, sát ngưỡng 5%.
- Dây 4mm²: ΔU ≈ 6,3V, khoảng 2,9%.
Ngưỡng 5% tính cho cả tuyến từ công tơ tới thiết bị, gồm cả dây tổng; riêng nhánh đã 4,6% thì khi cộng phần sụt trên dây tổng gần như chắc chắn vượt, nên nhánh này dùng 4mm². Cỡ 2,5mm² đạt về phát nóng nhưng không đạt sụt áp, nên với nhà phố dài hoặc nhiều tầng, tuyến xa tủ điện thường lên một cỡ. Biểu hiện của sụt áp là đèn cuối nhà tối hơn, máy bơm tầng thượng khởi động ì ạch. Các nguyên nhân khác được phân tích trong bài nguyên nhân sụt áp lưới điện trong nhà.
6. Mỗi nhóm tải trong nhà nên dùng dây bao nhiêu mm²?
Chiếu sáng

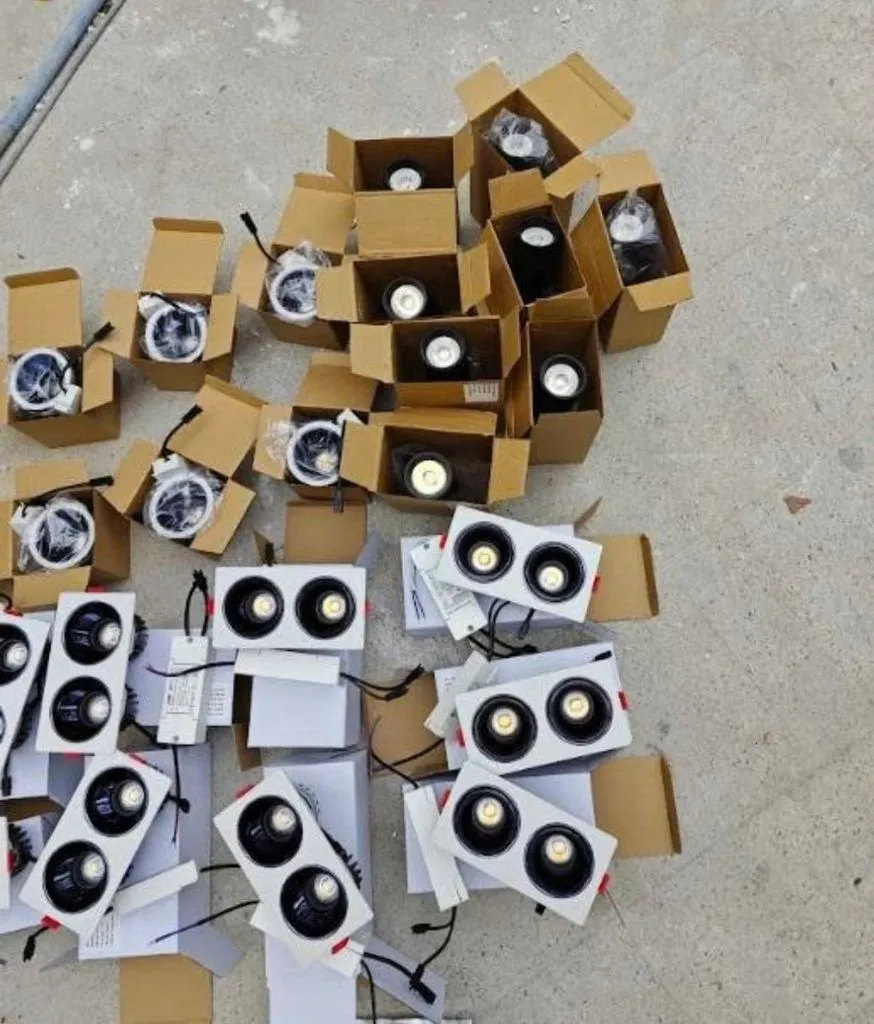

Đèn LED âm trần tiêu thụ ít, cả tầng thường chỉ vài trăm watt. Dây đồng 1,5mm² với aptomat 10A là đủ và đúng mức sàn TCVN. Nên tách chiếu sáng khỏi ổ cắm: khi ổ cắm chập và aptomat nhánh nhảy, nhà vẫn còn đèn để xử lý.

Ổ cắm sinh hoạt
Dây 2,5mm² với aptomat 16A. Nhóm này dễ quá tải nhất vì cắm gì cũng được: một ấm siêu tốc 2.000W cắm vào phòng ngủ là nhánh gánh thêm khoảng 9A. Chia ổ cắm theo tầng hoặc khu vực thay vì gộp cả nhà vào một nhánh. Mặt ổ cắm cũng có giới hạn riêng (thường 10A hoặc 16A) và phải khớp với dây, aptomat phía sau.

Máy lạnh, bình nóng lạnh, bếp
- Máy lạnh: mỗi máy một nhánh. Đọc công suất điện hoặc dòng định mức trên tem, tính dòng rồi tra bảng; sách hướng dẫn lắp đặt của hãng thường ghi sẵn cỡ dây và aptomat khuyến nghị.
- Bình nóng lạnh: nhánh riêng, có bảo vệ chống dòng rò. Bình 2.500W kéo khoảng 11,4A, dây 2,5mm² với aptomat 16A đã đạt; máy nước nóng trực tiếp công suất lớn hơn cần tính lại theo nhãn.
- Bếp: nhánh riêng từ 4mm². Bếp từ có thể chạy hết công suất trong thời gian dài, nên không áp hệ số đồng thời cho chính chiếc bếp.
Các nhánh ổ cắm (mọi phòng, đặc biệt ở bếp, phòng tắm, ban công) và nhánh bình nóng lạnh nên có thiết bị chống dòng rò 30mA. TCVN 7447-4-41:2010 (điều 411.3.3) yêu cầu bảo vệ bổ sung bằng thiết bị dòng dư không quá 30mA cho ổ cắm thông dụng định mức đến 20A do người không chuyên sử dụng, không chỉ ổ cắm ở khu ẩm.

Tuyến tổng
Tuyến từ công tơ vào tủ điện tổng gánh toàn bộ nhà. Cỡ dây tổng chọn theo aptomat tổng: 50A tối thiểu 10mm² (8MATTER khuyến nghị 16mm²), 63A tối thiểu 16mm² (khuyến nghị 25mm²) theo bảng trên. Với aptomat 63A, 16mm² đạt mức tối thiểu; 8MATTER khuyến nghị 25mm² khi dây tổng dài, đi chung ống, qua chỗ nóng hoặc đi trong vách cách nhiệt (riêng vách cách nhiệt thì 25mm² là bắt buộc), và trước khi chốt cần kiểm tra cọc đấu của aptomat nhận được cỡ dây này. Cách tính aptomat tổng từ tải thật có trong bài cách chọn aptomat tổng cho gia đình. Thay dây tổng về sau nghĩa là đục suốt chiều dài tuyến, nên đây là hạng mục đáng tính dư ngay từ đầu.
7. Ví dụ tính trọn vẹn: nhánh bếp từ đôi 4.000W
- Dòng tải: 4.000 ÷ 220 ≈ 18,2A (bếp từ lấy cosφ ≈ 1 để ước lượng; nếu nhãn ghi dòng A thì dùng số trên nhãn).
- Aptomat: mức chuẩn gần nhất phía trên là 20A; nếu hướng dẫn lắp đặt của hãng bếp yêu cầu 25A thì theo hãng.
- Dây: với aptomat 25A, bảng trên cho tối thiểu và khuyến nghị đều là 4mm² khi nhánh bếp đi ống riêng (32A, dư khoảng 28%). Nếu đi chung ống với nhánh ổ cắm bếp ở nơi nóng 35°C: 32 × 0,8 × 0,94 ≈ 24A, thấp hơn 25A, nên lên 6mm².
- Sụt áp: tuyến 15m, dây 4mm², 18,2A → ΔU ≈ 2 × 15 × 18,2 × 0,0225 ÷ 4 ≈ 3,1V, khoảng 1,4%: đạt.
Muốn quy đổi nhanh công suất thiết bị sang dòng điện, anh/chị dùng bảng quy đổi Ampe sang Watt cho điện 220V.
8. Cách nhẩm "6A/mm²" có dùng được không?
Nhiều tài liệu dùng công thức S = I ÷ J với J khoảng 6A/mm² cho dây đồng. Đây là quy ước kinh nghiệm, không phải phương pháp của TCVN 9207 hay IEC 60364-5-52. Với dây nhỏ, nó cho kết quả thận trọng: 2,5mm² × 6 = 15A, thấp hơn 24A của bảng IEC. Nhưng với dây lớn, nó cho kết quả vượt bảng: 16mm² × 6 = 96A, trong khi bảng IEC chỉ cho 76A (B1) hoặc 61A (A1). Vì vậy đừng dùng cách nhẩm này cho dây tổng; hãy tra bảng và áp hệ số như trên.
9. Điện 3 pha và dây nhôm chọn thế nào?
Điện 3 pha 380V: dòng mỗi pha I = P ÷ (1,732 × 380 × cosφ). Ví dụ tải 15kW, cosφ 0,85: I ≈ 26,8A. Khi có 3 dây mang tải, khả năng tải của mỗi dây thấp hơn so với 2 dây; theo IEC 60364-5-52 bảng B.52.4 (PVC, B1, 30°C) dây đồng 4mm² mang 28A, 6mm² mang 36A, dòng 26,8A cần aptomat 32A, nên dây tối thiểu là 6mm² (36A ≥ 32A); 4mm² (28A) nhỏ hơn dòng aptomat nên không dùng được. Nhà dùng 3 pha cần kỹ sư tính và cân tải giữa các pha.
Dây nhôm: theo Bảng 2 TCVN 9207:2012, mức tối thiểu ruột nhôm luôn cao hơn ruột đồng một bậc. Trong nhà ở, nên dùng dây đồng: mối nối nhôm dễ oxy hóa và tiếp xúc kém dần theo thời gian; nếu bắt buộc nối nhôm với đồng thì dùng đầu cos chuyển tiếp chuyên dụng.
10. Những lỗi hay gặp khi mua và đi dây
- Thay aptomat lớn hơn cho đỡ nhảy mà giữ dây cũ. Khi đó dây nóng trước khi aptomat kịp ngắt; đây là cách gỡ bỏ lớp bảo vệ chứ không phải sửa lỗi quá tải.
- Dây thiếu tiết diện so với chữ in trên vỏ. Mua dây thương hiệu có nguồn gốc rõ, lấy hóa đơn, giữ lại đoạn vỏ in thông số để đối chiếu.
- Bỏ dây tiếp địa. Nhà cũ nhiều nơi chỉ có hai dây; khi cải tạo nên bổ sung dây bảo vệ (vỏ xanh lục/vàng) cho ổ cắm và thiết bị vỏ kim loại.
- Dùng một cỡ dây cho cả nhà. Vừa lãng phí ở nhánh đèn vừa thiếu ở nhánh bếp.
Nhà cải tạo không thay được toàn bộ dây thì ưu tiên: nhánh bếp, nhánh bình nóng lạnh và khu ẩm, tuyến tổng (nếu đã lắp thêm nhiều thiết bị), rồi bổ sung tiếp địa. Các sai sót đi dây khác khi làm nhà thông minh có trong bài 7 sai lầm thường gặp khi lắp nhà thông minh.

11. An toàn khi tự kiểm tra hệ dây
- Trước khi mở mặt ổ cắm hay công tắc: gạt đúng aptomat nhánh, thử lại bằng bút thử điện.
- Không thao tác trong tủ điện đang có điện. Đầu vào aptomat tổng vẫn mang điện kể cả khi aptomat ở vị trí OFF.
- Thấy vỏ dây giòn, đổi màu, có mùi khét hoặc aptomat ấm khi chạm: ngắt nhánh đó và gọi thợ có chuyên môn.
12. Câu hỏi thường gặp
Câu hỏi 1: Dây 2,5mm² chịu được bao nhiêu W?
Trả lời: Theo IEC 60364-5-52, dây đồng PVC 2,5mm² luồn ống trong tường gạch mang khoảng 24A ở 30°C, chôn trong vách cách nhiệt chỉ khoảng 19,5A. Trong nhà, dây 2,5mm² thường đi với aptomat 16A, tức công suất nhánh tối đa khoảng 3.520W ở 220V với tải thuần trở. Thiết bị có động cơ thì thấp hơn.
Câu hỏi 2: Dây 1,5mm² dùng cho ổ cắm được không?
Trả lời: Không nên. TCVN 9207:2012 quy định lưới ổ cắm dùng ruột đồng tối thiểu 2,5mm²; 1,5mm² chỉ dành cho lưới chiếu sáng không có ổ cắm. Ổ cắm là nơi người dùng cắm thêm ấm siêu tốc, máy sấy tóc bất cứ lúc nào, nên cần biên an toàn lớn hơn.
Câu hỏi 3: Bếp từ đôi dùng dây bao nhiêu?
Trả lời: Tính theo nhãn: bếp ghi 4.000W kéo khoảng 18,2A, đi aptomat 20–25A và dây đồng 4mm² nếu nhánh đi ống riêng, 6mm² nếu đi chung ống ở nơi nóng. Luôn ưu tiên cỡ dây và aptomat ghi trong hướng dẫn lắp đặt của hãng bếp, và để bếp một nhánh riêng.
Câu hỏi 4: Có cần tính lại dây khi lắp thêm máy lạnh hoặc bếp từ?
Trả lời: Có. Cộng dòng của thiết bị mới vào nhánh định dùng và so với aptomat nhánh. Nếu vượt, đi nhánh mới thay vì nâng aptomat. Nhà cũ không rõ dây đang dùng cỡ nào thì nhờ thợ kiểm tra tại tủ điện và vài điểm đấu trước khi quyết định.
13. Bước tiếp theo
Tính dòng từng nhánh, tra bảng, áp hệ số cho nhiệt độ và số mạch chung ống, kiểm tra sụt áp tuyến dài nhất, rồi đối chiếu mức sàn TCVN 9207:2012. Phân vân giữa hai cỡ thì chọn cỡ lớn hơn. Muốn theo dõi dòng và điện năng từng nhánh sau khi lắp, anh/chị xem các mẫu aptomat và cầu dao thông minh, ví dụ cầu dao thông minh Wifi Tuya STY-63Y đo điện áp, dòng, công suất và kWh (759.000₫, giá niêm yết trên 8matter.com ngày 20/10/2026).
